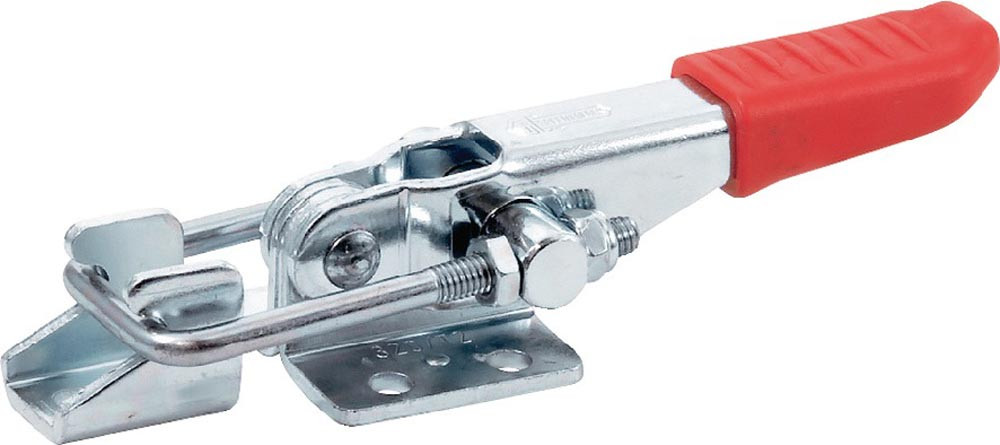

Verschluss-Spanner GN 851 Stahl Haltekraft FH 1600 N

Artikelnummer: E6445495

21,00 EUR (exkl. MwSt.)

24,99 EUR (inkl. MwSt.)

je 1 Stück

keine Verfügbarkeitsinformationen

Menge Stück

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stück
Bestellschritt	1 Stück

Beschreibung

der Zugbügel kann innerhalb des Verstellweges justiert werden · in Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners

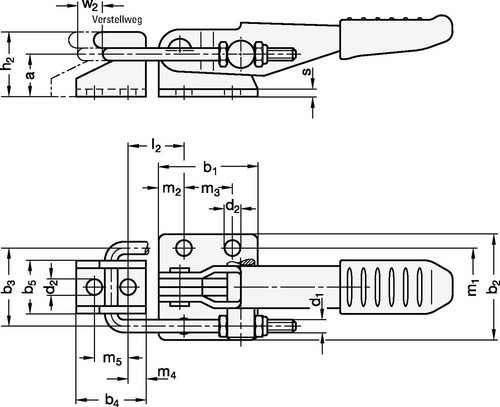

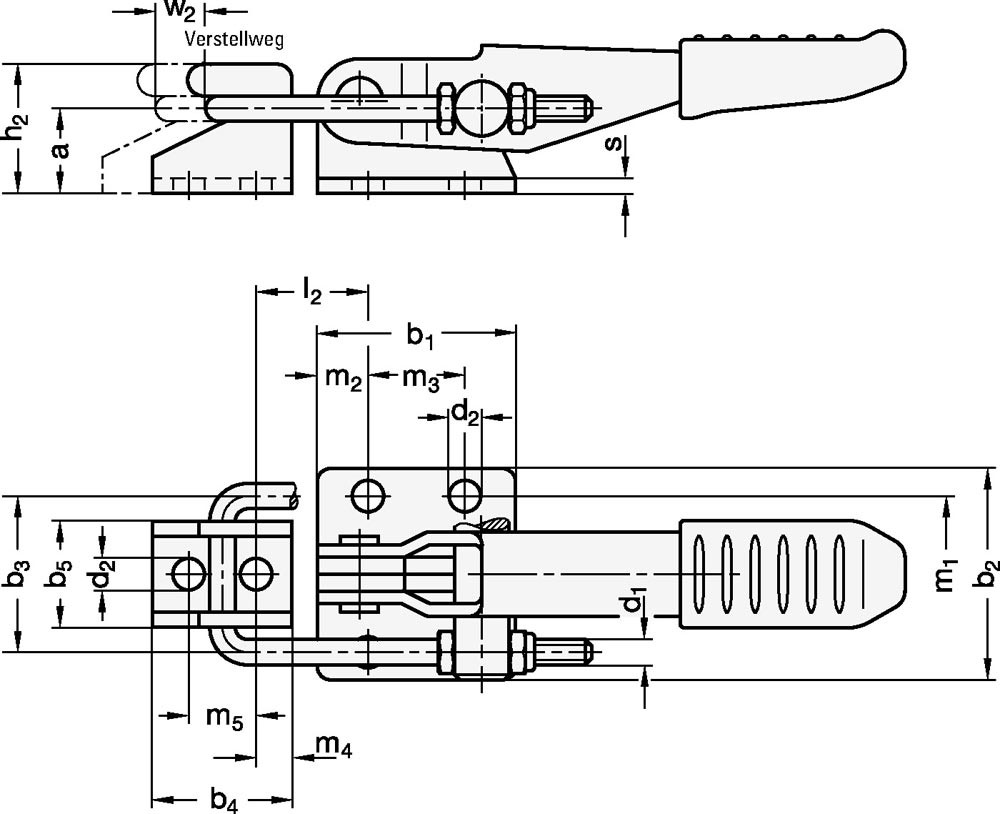

Weitere technische Eigenschaften:
· l2 min.: 11mm
· a: 12mm
· h2: 18mm
· m1: 19mm
· r: 37mm
· b1: 26mm
· m5: 10mm
· m3: 16mm
· l1: 98mm
· b2: 28mm
· b4: 20mm
· h1: 26mm
· d1: M 4mm
· s: 2mm
· m4: 5mm
· d2: 4,3mm
· b3: 21mm
· m2: 5mm
· b5: 14mm

weitere Ausführungen auf Anfrage

Merkmale

Marke	GANTER
Pos.	1
Ausführung	Stahl
Größe	160 mm

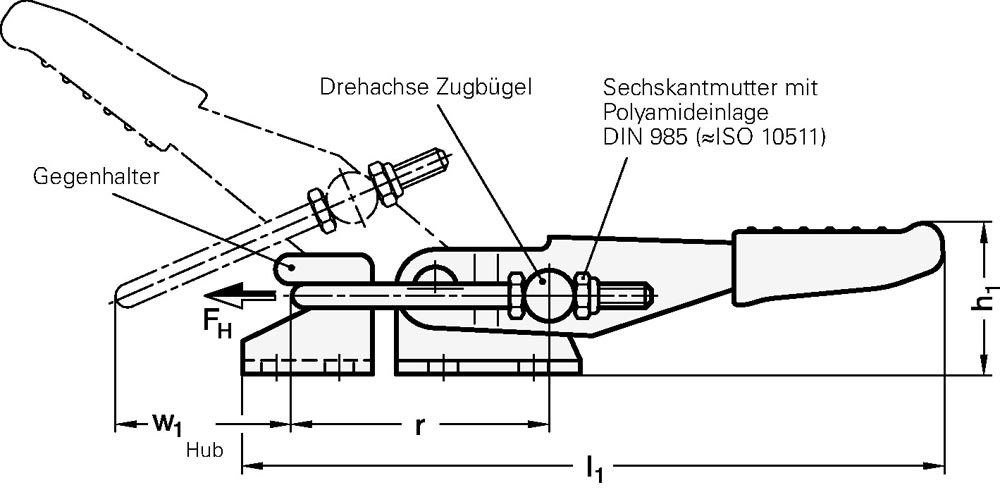

w2 Verstellweg	11 mm
w1 Hub	25 mm
Haltekraft FH	1600 N

Varianten
