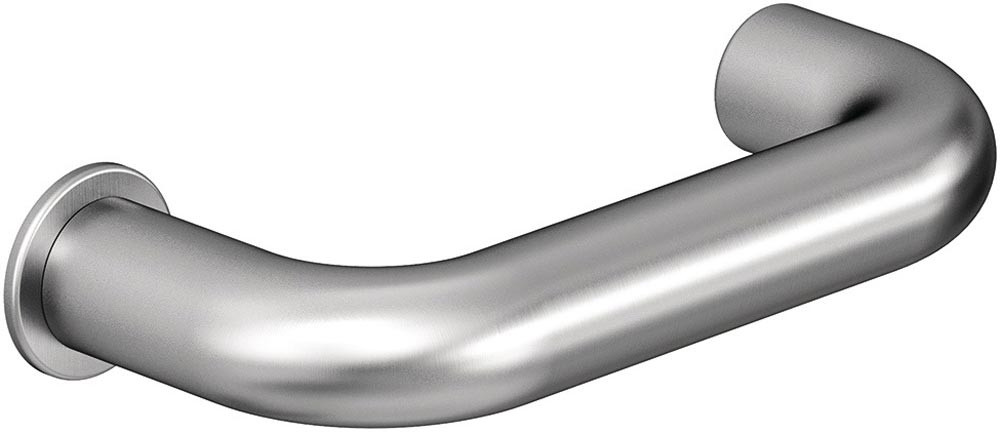

Türdrückerpaar 111XAM06.130 Edelstahl XA mit Mini-Drückerrosette Vierkant 8 mm
E6427128
52,00 EUR
(exkl. MwSt.)
61,88 EUR
(inkl. MwSt.)
je
1 Stück
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stück |
Bestellschritt | 1 Stück |
Beschreibung

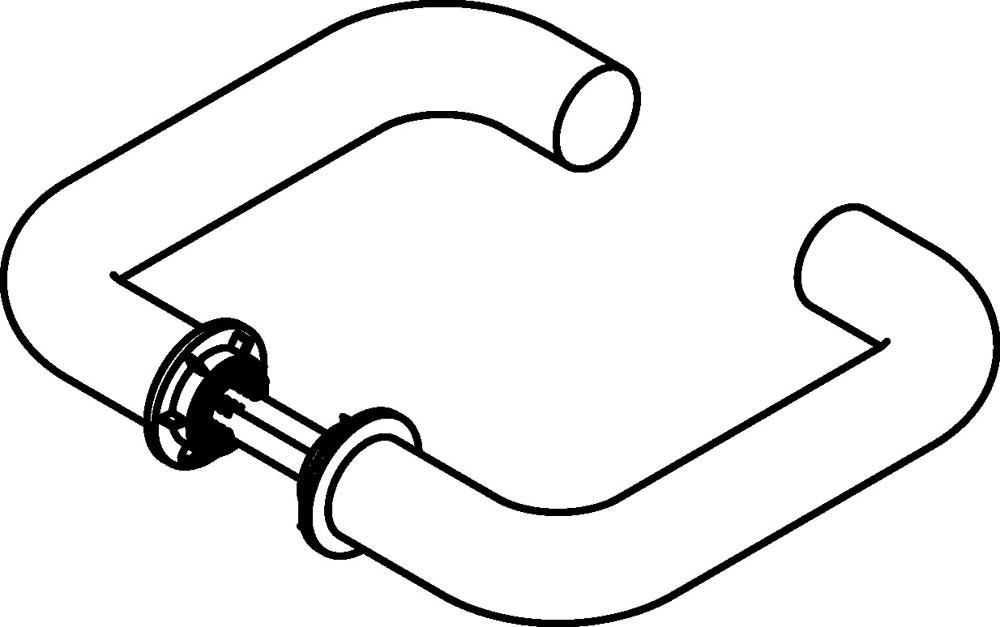

mini · mit flacher Drückerrosette aus Edelstahl, Durchmesser 32 mm, bestehend aus:
Türdrücker Modell 111XAM in U-Form aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · der Drücker erfüllt die Vorgaben der DIN 18040 · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter
Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts
Weitere technische Eigenschaften:
· Befestigungssystem: Standardstift
Türdrücker Modell 111XAM in U-Form aus Edelstahlrundrohr (1.4301), Durchmesser 21,3 mm mit 1,5 mm Wandstärke, mit Ansatzführung · Vierkantstift des Drückerstiftteiles 8 mm mit Trapezgewinde · Fixierung der Drücker in einem Einpresslager mit umlaufender Verzahnung und einer Polyamid-Gleitlagerbuchse mit zwei Nocken als Verdrehsicherung im Einpresslager · der Gewindestift M5 fixiert sich, als Sicherung der Türdrückerlochteile, in einer Aussparung im Vierkantstift und trägt somit zur optimalen Kraftübertragung in das Türblatt bei · der Drücker erfüllt die Vorgaben der DIN 18040 · Einsatz in Verbindung mit Einsteckschlössern nach DIN 18251 · Montage der Einpressbuchsen mittels Montagemutter mit Trapezgewinde SW 19, daher empfehlen wir die Montage mit einem Ringschlüssel (SW 19) · das Fräsmaß im Bereich der Schlossnuss muss ein Nennmaß von 25 mm aufweisen · Fertigungstoleranzen von +/- 1 mm können durch die Einpresslagerung ausgeglichen werden · zur Montage an Wohnraum- und Innentüren mit HDF-Deckplatte und Mittellagen aus Röhrenspan- bzw. Vollspaneinlage oder hochwertiger, sowohl in stumpfer als auch gefälzter
Ausführung · wir empfehlen die Montage von mini ausschließlich an von HEWI und den Türenherstellern geprüften Türelementen (eine aktuelle Aufstellung finden Sie unter www.hewi.de/mini) · ausgelegt und geprüft für den Objektbereich · Gebrauchs-Kategorie nach DIN EN 1906 - Klasse 4 · Anschlagrichtung DIN links / rechts
Weitere technische Eigenschaften:
· Befestigungssystem: Standardstift
Merkmale
Material | Edelstahl |
Oberfläche | matt |
Vierkant | 8 mm |

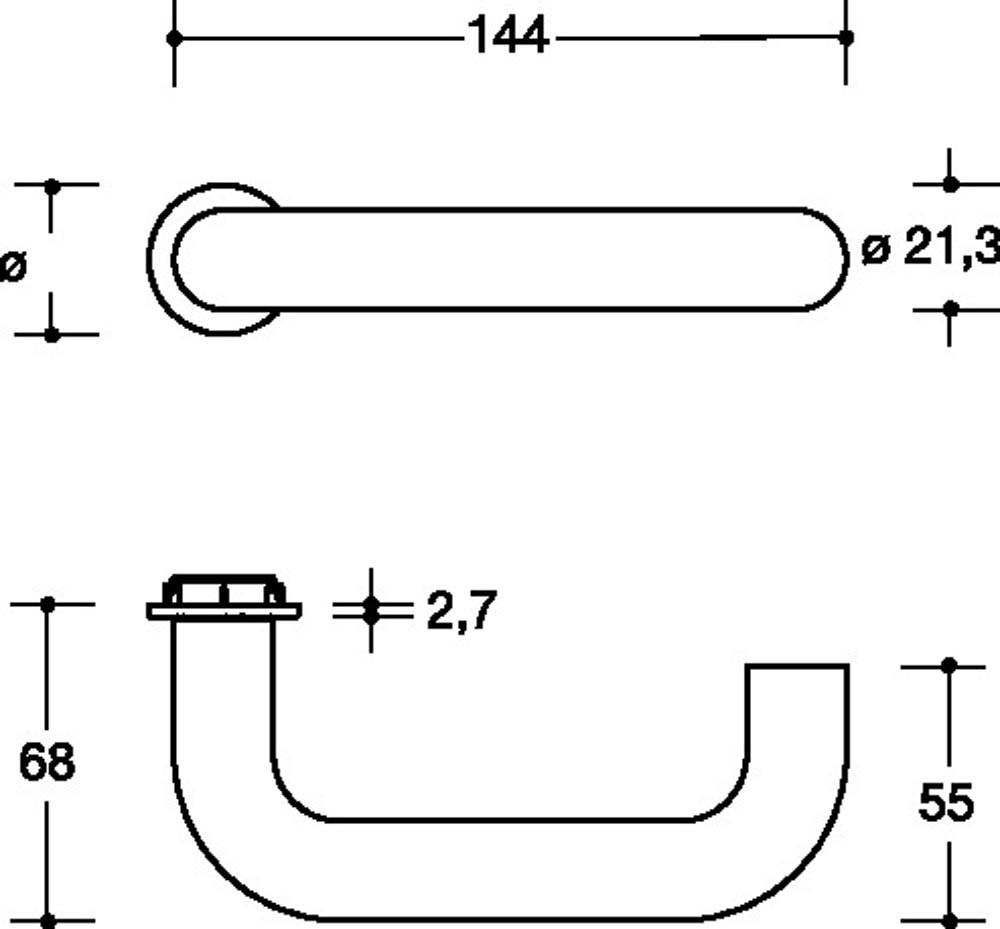

Drückerlänge | 144 mm |
Drückertiefe | 68 mm |
Stärke | 2,7 mm |
Anschlagrichtung | DIN links / rechts |
Farb-Nr. | XA |
Modell | 111XAM06.130 |
für Türstärke | 38,1-40 mm |
Marke | HEWI |
Ausführung | mit Mini-Drückerrosette |
Rosetten-Ø | 32 mm |
Form | rund |
